CO2激光打標機是用激光束在各種不同的物質表面打上永久的標記。打標的效應是通過表層物質的蒸發露出深層物質，從而刻出精美的圖案、商標、日期、LOGO或者文字，目前CO2激光打標機主要應用于一些要求更精細、精度更高的場合。應用于食品、藥品、酒、電子元器件、集成電路(IC)、電工電器、手機通訊、建材、PVC管材等行業，CO2激光打標機和噴碼機比主要優勢是沒有耗材和永久性。

基本信息

· 中文名稱

· 二氧化碳激光打標機

· 外文名稱

· CO2 Laser Marking Machine

· 類別

· 打標機

· 產地

· 中國

· 行業

· 機械類

· 所屬

· 激光

工作原理

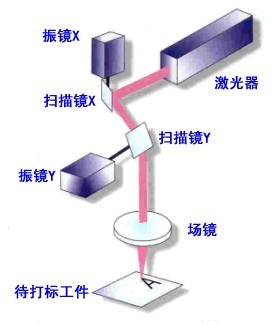

CO2激光打標機即二氧化碳激光打標機，是利用CO2氣體為工作介質的激光振鏡打標機。CO2激光器以CO2氣體為介質，將CO2和其他輔助氣體充入放電管在電極上加高壓，放電管中產生輝光放電，使氣體釋放出波長為10.64um激光，將激光能量放大后，經振鏡掃描和F-Theta鏡聚焦后，在電腦和激光打標控制卡的控制下，可在工件上根據用戶的要求進行圖像、文字、數字、線條的標刻。

激光打標機(laser marking machine)是用激光束在各種不同的物質表面打上永久的標記。打標的效應是通過表層物質的蒸發露出深層物質，從而刻出精美的圖案、商標和文字，激光打標機主要分為，CO2激光打標機，半導體激光打標機、光纖激光打標機和YAG激光打標機，激光打標機主要應用于一些要求更精細、精度更高的場合。應用于電子元器件、集成電路(IC)、電工電器、手機通訊、五金制品、工具配件、精密器械、眼鏡鐘表、首飾飾品、汽車配件、塑膠按鍵、建材、PVC管材。

簡介

CO2玻璃管激光打標機:使用CO2玻璃管激光器，這是早一代的產品，已經應用非常廣泛;但是它有一個缺點:CO2玻璃管激光器壽命只有5000個小時，不能很好的滿足大批量的生產。實物圖CO2射頻激光打標機:采用CO2射頻激光器，壽命長達2-4萬小時，打標速度快、線條精細，由于它良好的性能，可配套生產線作業(也就是我們常說的飛行打標)。它的出現，大大提高了生產效率，因而得到了很快的發展。

使用二氧化碳激光器，屬通用機型，后聚焦方式，體積小，集成化程度高。該機適用絕大數非金屬材料打標，如紙質包裝、塑料制品、標簽紙、皮革布料、玻璃陶瓷、樹脂塑膠、竹木制品、PCB板等。

原理

激光打標是用激光束在各種不同的物質表面打上永久的標記。打標的效應是通過表層物質的蒸發露出深層物質，或者是通過光能導致表層物質的化學物理變化而"刻"出痕跡，或者是通過光能燒掉部分物質，顯出所需刻蝕的圖案、文字。

公認的原理是兩種:

"熱加工"具有較高能量密度的激光束(它是集中的能量流)，照射在被加工材料表面上，材料表面吸收激光能量，在照射區域內產生熱激發過程，從而使材料表面(或涂層)溫度上升，產生變態、熔融、燒蝕、蒸發等現象。

"冷加工"具有很高負荷能量的(紫外)光子，能夠打斷材料(特別是有機材料)或周圍介質內的化學鍵，至使材料發生非熱過程破壞。這種冷加工在激光標記加工中具有特殊的意義，因?yàn)樗皇菬釤g，而是不產生"熱損傷"副作用的、打斷化學鍵的冷剝離，因而對被加工表面的里層和附近區域不產生加熱或熱變形等作用。例如，電子工業中使用準分子激光器在基底材料上沉積化學物質薄膜，在半導體基片上開出狹窄的槽。

分類組成

CO2激光打標機按激光器不同可分為進口金屬管激光打標機、國產金屬管激光打標機、國產玻璃管激光打標機。CO2激光打標機的激光波長都是10.64um,

CO2激光打標機主要有橫流激光打標機、軸流激光打標機。

①橫流激光打標機:橫流激光打標機的光束質量不太好，國內外用于激光加工的大功率CO2激光打標機，為多模輸出，主要用于熱處理和焊接。已能生產各種大功率橫流CO2激光打標機系列，可滿足了國內激光熱處理和焊接的需求。

②軸流激光打標機:軸流激光打標機的光束質量較好，為基模或準基模輸出，主要用于激光切割和焊接，國內激光切割設備市場主要由國外軸流激光打標機所占領。盡管國內激光打標機廠商在國外軸流激光打標機上做了許多工作，但由于主要配件還需進口，產品價格難以大幅度下降，普及率低

CO2玻璃管激光打標機的組成:

CO2激光器

10.64um場鏡

10.64um擴束鏡

CO2激光電源

掃描振鏡

控制電腦

激光控制卡

激光控制軟件

激光機機架

激光循環水系統

電路控制系統

區別

CO2打標機采用的發光管有玻璃管和金屬管兩種，金屬管性能更穩定，壽命更長，價格也相對高一點?；旧峡梢哉f是免維護。玻璃管CO2激光打標機則需要定期更換玻璃管，使用成本低，但是后期更好激光器比較麻煩。

應用

適用材料和行業應用

CO2激打標機光機可雕刻多種非金屬材料。應用于服裝輔料、醫藥包裝、建筑陶瓷、飲料包裝、織物切割、橡膠制品、外殼銘牌、工藝禮品、電子元件、皮革布料、竹木制品、標簽紙等行業。典型應用案例，如包裝盒體激光飛行打標，紙制、金屬雷管外殼的編碼打印等。

使用流程

檢查水路、電路無誤后方能開機。開機順序?yàn)?

①接通進線電源,打開鑰匙開關。此時機器抽風及制冷系統通電,電流表顯示數值7A左右;

②等待5~10秒鐘,按動外控制面板上觸發按鈕,電流表顯示數值為零,3~5秒鐘之后,氪燈點燃,電流表顯示數值7A。(參照激光電源操作說明書);

③打開振鏡電源;

④打開計算機,調出所需打標文件;

⑤調節激光電源到工作電流(10~18A),即可開始打標;

打標結束后,按以上順序逆向關閉各組件電源:

①將激光電源工作電流調至最小(7A左右);

②關閉計算機;

③關閉振鏡電源;

④按動停止按鈕;

⑤關閉鑰匙開關;

⑥斷開進線電源。
